Anel do bocal do turbocompressor do turbocompressor

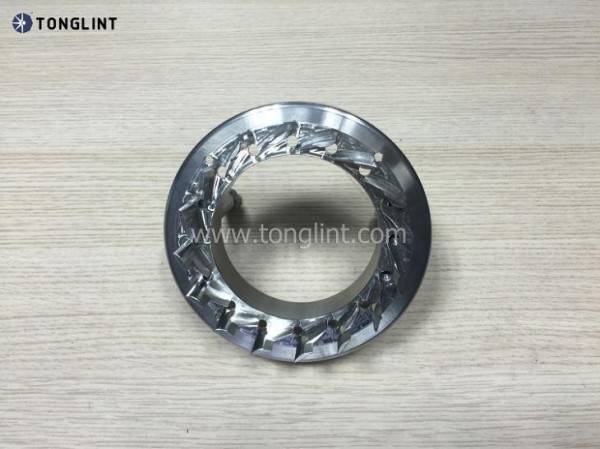

Anel de aço de alta qualidade do bocal do turbocompressor de HY55V

Outros anéis relacionados do bocal do RH:

Indução do anel do bocal do turbocompressor:
Um turbocompressor variável do bocal tem um anel das aletas montadas dentro do corredor anular através de que os gás de exaustão fluem de um volute ao rotor de turbina. As aletas podem girar nos pinos montados em furos axiais em um anel do bocal que defina um lado do corredor e seja fixado ao alojamento por passadores ou por parafusos. As extremidades livres dos pinos da aleta são fixadas aos braços respectivos da aleta que têm as extremidades exteriores que podem balançar nos entalhes na superfície radialmente interna de um anel do uníssono. O anel do uníssono é montado em rolos nos passadores situados com relação ao alojamento e ao anel do bocal e pode ser girado em torno do anel do bocal por um mecanismo aluído externo para girar junto todas as aletas para variar o ângulo em que os gás de exaustão são dirigidos no rotor de turbina. Os guias do passador e do rolo mantêm o anel do uníssono concêntrico com o anel do bocal que próprio é ficado situado concentricamente com relação ao alojamento.
